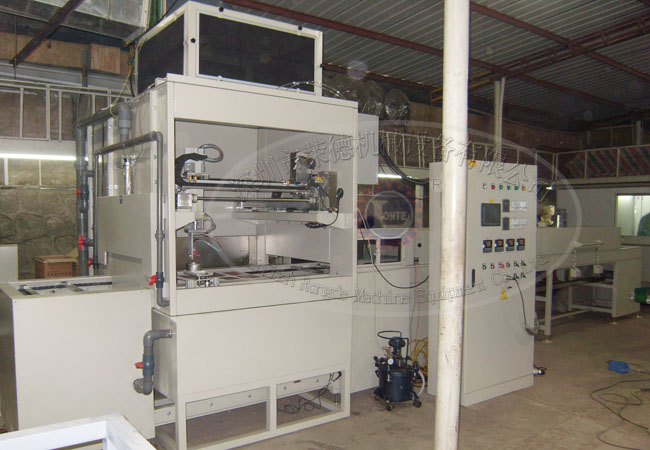

- 产品名称：三防漆线路板选择性喷涂线
产品类别：线路板阻焊油墨喷涂设备
产品详情介绍：
三防漆线选择性自动喷涂线技术优势：Technical advantages
1、X、Y、Z、U四轴采用伺服马达控制，运行平稳、精确，精度可达0.02mm。
2、根据喷涂工艺，准备实现各种电路板选择性区域喷涂，同时避开连接器、接地孔等非喷涂区域。

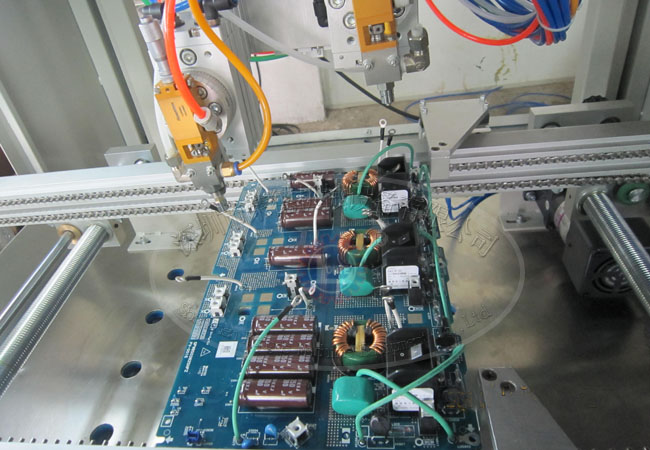

3、配备两个胶阀：针式点胶阀、扇形点胶阀，可实现点状喷涂、扇面喷涂等喷涂工艺。胶阀设有自动清洗装置。
4、可以有效均匀喷涂器件边缘，针式点胶阀可倾斜45°，消除喷涂阴影效应。
5、采用全电脑控制，人机对话。
6、喷涂轨迹编制简单，使用示教编程器在线手动输入喷涂轨迹。
7、先进的监测功能，界面清晰，喷涂轨迹和过程完全可视。
8、区域选择性的喷涂方式，极大地节省了油漆的使用量。
适用范围：Use for paint
对PCB板的多种复杂区域实施选择性喷涂工艺，选择不同的喷嘴以保证喷涂质量，确保达到最佳喷涂效果。
技术参数：Technical parameters
机体部分 | 外形尺寸 | L1300×W1080×H1500 mm | 重量 | 约700kg |
PCB输送部分 | PCB输送高度 | 900mm | 传送方式 | 左进右出(或右进左出),链式传送带 |
传输马达功率 | AC220V/100W | 宽度调整 | 手动调整宽度 | |
控制部分 | 控制器 | 工控电脑+运动控制卡 | 控制软件 | TSC-4+Windows |
编程方式 | CAD导图/示教在线编程 | 存储容量 | 160GB | |
运动部分 | 轴数 | X、Y、Z、U四轴 | X、Y、Z轴驱动 | 伺服马达+滑动模组 |
最大移动速度 | 800mm/s | 工作范围 | 500×550×130 mm | |
U轴驱动 | 伺服马达+减速箱 | 旋转角度 | 360° | |
定位/重复精度 | 0.05mm | |||
喷涂部分 | PCB板大小 | MAX：450×500mm | PCB板元器件喷涂高度 | MAX：50mm |
环境要求 | 电源 | 220V/240V 50-60HZ | 压缩空气 | 6kg干燥压缩空气 |
深圳荣德-25年研发生产自动喷漆机专业经验,根据客户要求订做,免费提供试喷打样及技术咨询,免去您购买后的后顾之优.欢迎咨询www.rpw28j.cn
